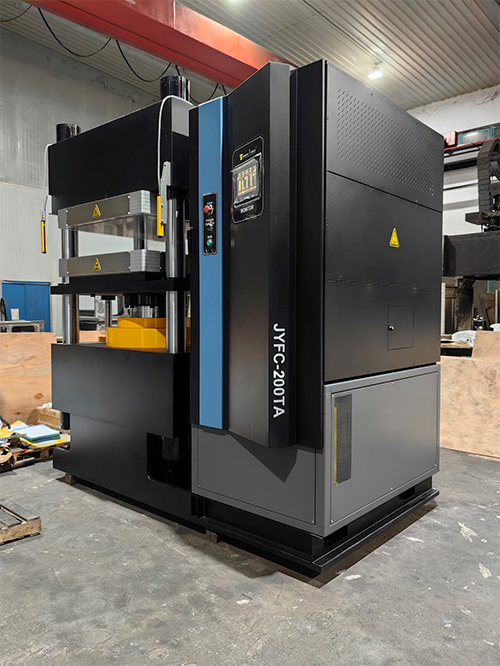

JYFC-200TA 全自动精密压机

产品技术关键：

  • 独特的陶瓷喷涂工艺工作平台。耐酸、耐碱、防腐蚀、高强硬度；
  • 独有的专业技术调整加热板的平行度；
  • 独有的专业技术控制加热板温度的均匀度；
  • 光、机、电系统对泵站液压系统的伺服自动控制；
  • 先进的触摸屏人机对话自动控制；
  • 工作流程完全贴近燃料电池和电解水制氢的制备特性和要求的整体设计；
  • 制备膜电极和压力转印的成品率＞99.9%；
  • 低噪音；

技术指标及参数

产品型号/技术指标 蓝蔚JYFC-200TA
（伺服电机控制）		 指标说明
额定工作压力 2000KN
（800mm×800mm）
（Max：3.06Mpa；31.25Kg/cm²）		 200T
系统额定压强 20.4Mpa 压力、距离、时间阶梯
传动方式 液压传动
加热板尺寸 1000mm×1000mm
加热板有效工场 800mm×800mm 加热区域
压力控制范围 0.1Mpa-21Mpa 伺服电机控制（5阶梯）
压力控制精度 ＜0.05Mpa 伺服电机控制
合模行程 <300mm 可设定
最大运行速度 25-50mm/s 可设定
最小合模速度 0.1~1mm/s 可设定
位移定位精度 ±0.025mm 伺服电机控制（5阶梯）
温度控制范围 常温~200℃
温度控制精度 ±0.5℃
温度分布均匀度 <±2℃ 800mmx800mm范围
工作板单板平面度 <0.01mm ZEISS仪出三坐标检测报告
工作板合模平行度 <0.03mm 上、下工作台面
保压时间 根据需要阶梯设定在线保压 可设定5个连续时间阶梯
操作系统 三菱PLC
电源配置 AC380V/50HZ/94KW 三相五线制
电机功率 9kW
加热功率 85kW 起始20分钟功率
重量 约12T
主机外形尺寸 2900mm×1800mm×2650mm （长×宽×高）以产品为准
安全系统 光栅尺和软、硬件的限制保护
液压系统噪音 30-50分贝

连续阶梯式压力、距离和时间工艺参数设定：

JYFC-200TA(MEA)全自动精密压机通过PLC触摸屏软件设定，经伺服电机修正自动控制。达到压力控制精度<0.05Mpa；位移定位精度±0.025mm。

根据产品的面积配合压力、距离和时间，分段设定连续阶梯。可设定5个连续阶梯。实现全自动伺服控制。

相关图片

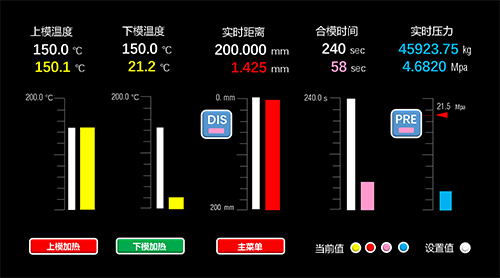

先进的触摸屏人机对话自动控制主控界面：

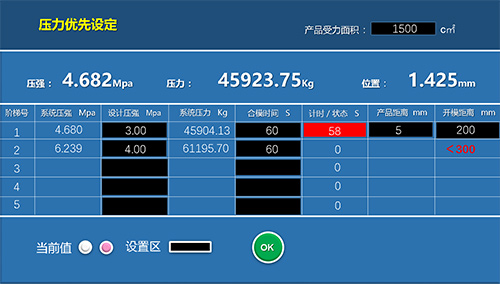

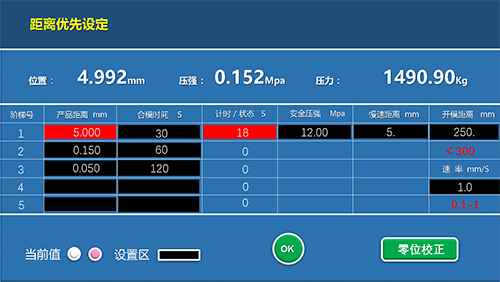

自动控制分项明细设置控制监控界面：

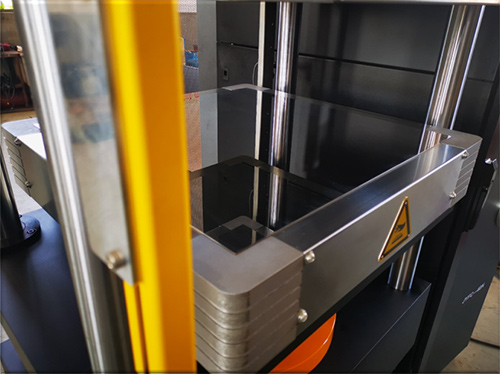

独特的陶瓷喷涂工艺工作平台。耐酸、耐碱、防腐蚀、高强硬度：

相关视频

JYFC-200TA 全自动燃料电池精密压机产品

JYFC-200TA 0.1-0.5Mpa阶梯压力运行

JYFC-200TA 0.6-1Mpa阶梯压力运行

JYFC-200TA 15-19Mpa阶梯压力运行

1Mx1M加热板压感纸平行度检测
